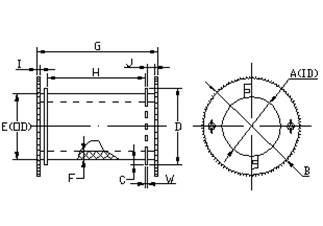

結構圖:

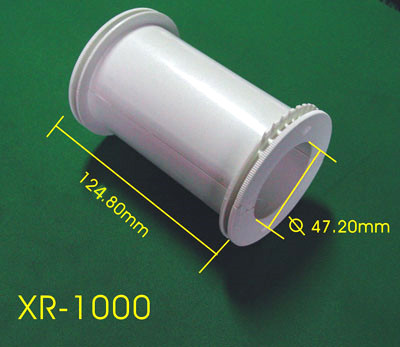

按圖示檢驗主要設計尺寸：XR-1000 內

圖示代碼	設計尺寸	公差
A	47.20	最小值
B	83.70	最大值
C	7.00	最小值
D	64.80	參考值
E	50.80	參考值
F	1.80	±0.10
G	125.80	最大值
H	113.20	±0.30
I	2.70	±0.10
J	3.00	±0.10
W	1.90	參考

● 檢測工具：數(shù)顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數(shù)為8×2個。

● 內孔A不圓度≤0.50mm,兩端滾齒平面的不平行度≤0.50mm，無明顯翹曲。

● 內孔孔吻合處不允許有臺階，手感光滑無阻。

● 外形無殘缺或破損，色澤正常無異。

● 光潔度達到▽7以上，但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物，含有金屬、雜物的產品，必須作廢品隔離。

● 無熔跡痕，無內在氣孔亮點。有氣孔亮點（不含熔跡痕）的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米，不破損。

● 手感有強力彈性，且不脆裂。

● 硬度、耐磨性能均適合高速重負荷轉動。

● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度，絕緣電阻必須≥1000M歐姆，阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。

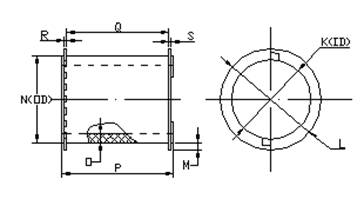

結構圖:

按圖示檢驗主要設計尺寸：XR-1000 外

圖示代碼	設計尺寸	公差
K	65.20	±
L	83.30	最大值
M	7.30	最小值
N	68.60	±
O	1.70	±0.10
P	119.60	±
Q	108.70	±0.30
R	1.90	±
S	1.90	±

● 檢測工具：數(shù)顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數(shù)為10×2個。

● 內孔K不圓度≤0.50mm,與內殼D尺寸配合松緊合適。

● 內孔孔吻合處不允許有明顯臺階，兩件裝配后平直無明顯翹曲，拼接縫≤0.20mm。

● 外形無殘缺或破損，允許在吻合處有無效缺損，色澤正常無異。

● 光潔度達到▽7以上，但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物，含有金屬、雜物的產品，必須作廢品隔離。

● 無熔跡痕，無內在氣孔亮點。有氣孔亮點（不含熔跡痕）的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米，不破損。

● 手感有強力彈性，且不脆裂。

● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度，絕緣電阻必須≥1000M歐姆，阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。
